无线数传终端DTU详解 DTU基础功能介绍

行业新闻 | 2019-04-25 10:15:13
　　DTU全称数据传输单元是一种物联网无线数据终端，利用公用运营商网络为用户提供无线长距离数据传输功能. 采用高性能的工业级8/16/32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232和RS485(或RS422)接口，可直接连接串口设备，实现数据透明传输功能。
DTU数传终端

　　【核心功能】


　　DTU的四个核心功能：


　　1)内部集成TCP/IP协议栈


　　DTU内部封装了PPP拨号协议以及TCP/IP协议栈并且具有嵌入式操作系统，从硬件上，它可看作是嵌入式PC与无线MODEM的结合;它具备拨号上网以及TCP/IP数据通信的功能。


　　2)提供串口数据双向转换功能


　　DTU提供了串行通信接口，包括RS232,RS485,RS422等都属于常用的串行通信方式，而且DTU在设计上大都将串口数据设计成“透明转换”的方式，也就是说DTU可以将串口上的原始数据转换成TCP/IP数据包进行传送，而不需要改变原有的数据通信内容。因此，DTU可以和各种使用串口通信的用户设备进行连接，而且不需要对用户设备作改动。


　　3)支持自动心跳，保持永久在线


　　GPRS通信网络的优点之一就是支持终端设备永久在线，因此典型的DTU在设计上都支持永久在线功能，这就要求DTU包含了上电自动拨号、采用心跳包保持永久在线(当长时间没有数据通信时，移动网关将断开DTU与中心的连接，心跳包就是DTU与数据中心在连接被断开之前发送一个小数据包，以保持连接不被断开)、支持断线自动重连、自动重拨号等特点。


　　4)支持参数配置，永久保存


　　DTU作为一种通信设备，其应用场合十分广泛。在不同的应用中，数据中心的IP地址及端口号，串口的波特率等都是不同的。因此，DTU都应支持参数配置，并且将配置好的参数保存内部的永久存储器件内(一般为FLASH或EEPROM等)。一旦上电，就自动按照设置好的参数进行工作。

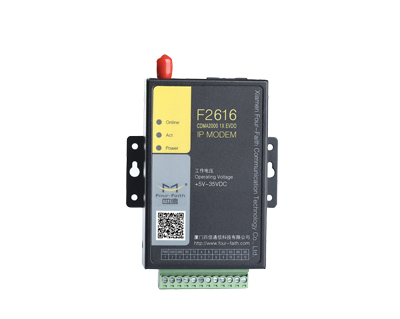

DTU

　　DTU最基本的用法是:在DTU中放入一张开通GPRS功能的SIM卡，DTU上电后先注册到网络，然后通过网络和数据处理中心建立连接。这条连接涉及了无线网络运营商，因特网宽 带供应商，用户公司的网络情况，以及用户的电脑配置等环节，因此要建立这条连接需要把各部分都配置好。


　　在本质上，DTU和数据处理中心建立的是SOCKET连接。DTU是SOCKET客户端，数据处理中心是SOCKET的服务端。SOCKET连接有TCP协议和UDP协议之分，DTU和中心要使用相同的协议，这个一般都有配置软件进行配置。


　　DTU现在已经广泛应用于电力、环保、LED信息发布、物流、水文、气象等行业领域。尽管应用的行业不同，但应用的原理是相同的。大都是DTU和行业设备相连，比如PLC，单片机等自动化产品的连接，然后和后台建立无线的通信连接。四信DTU产品已广泛应用于电力集中抄表、水表集中抄表、热网监控、燃气监控、水利监控、环保检测、气象检测、地震监测，交通控制等等行业。
